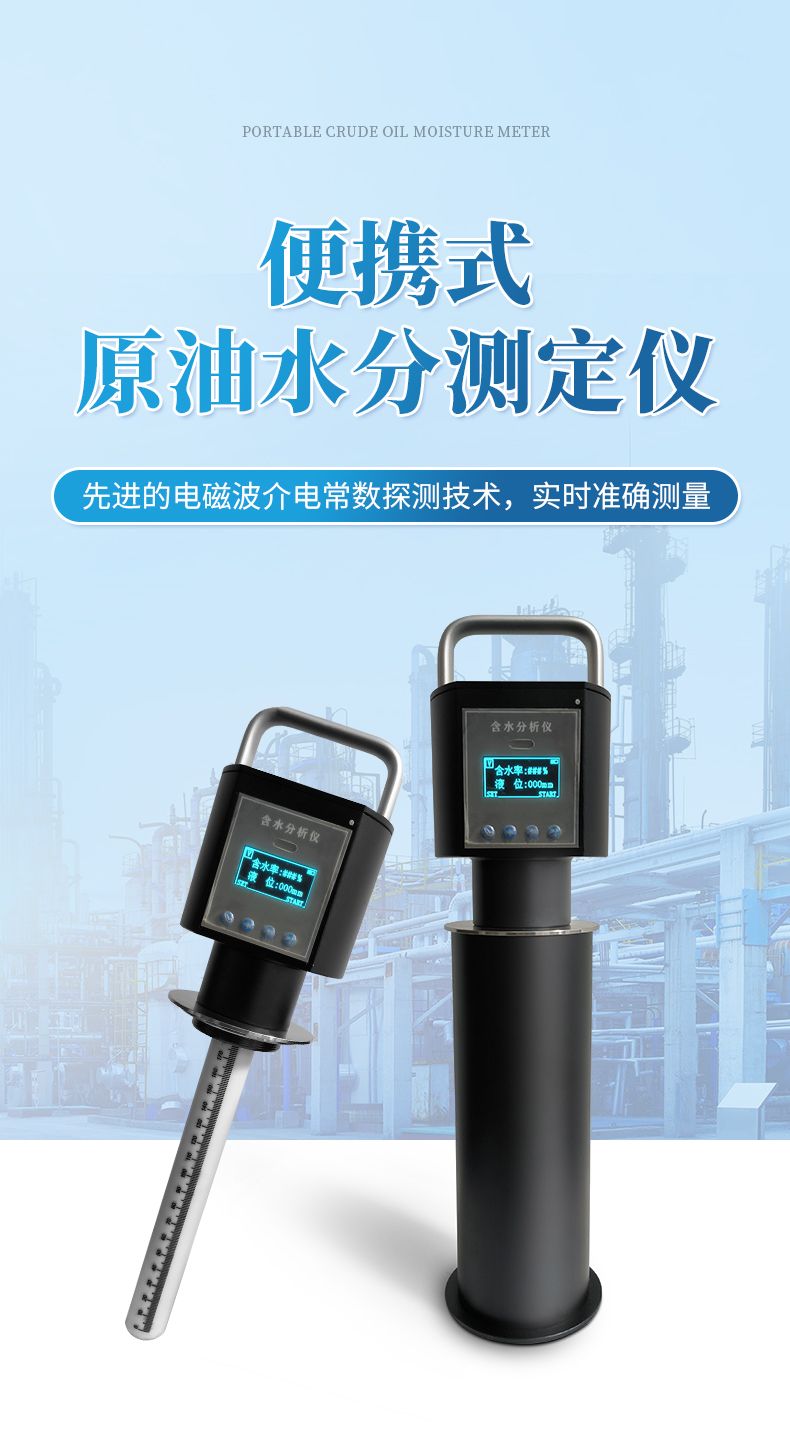

一、產品介紹

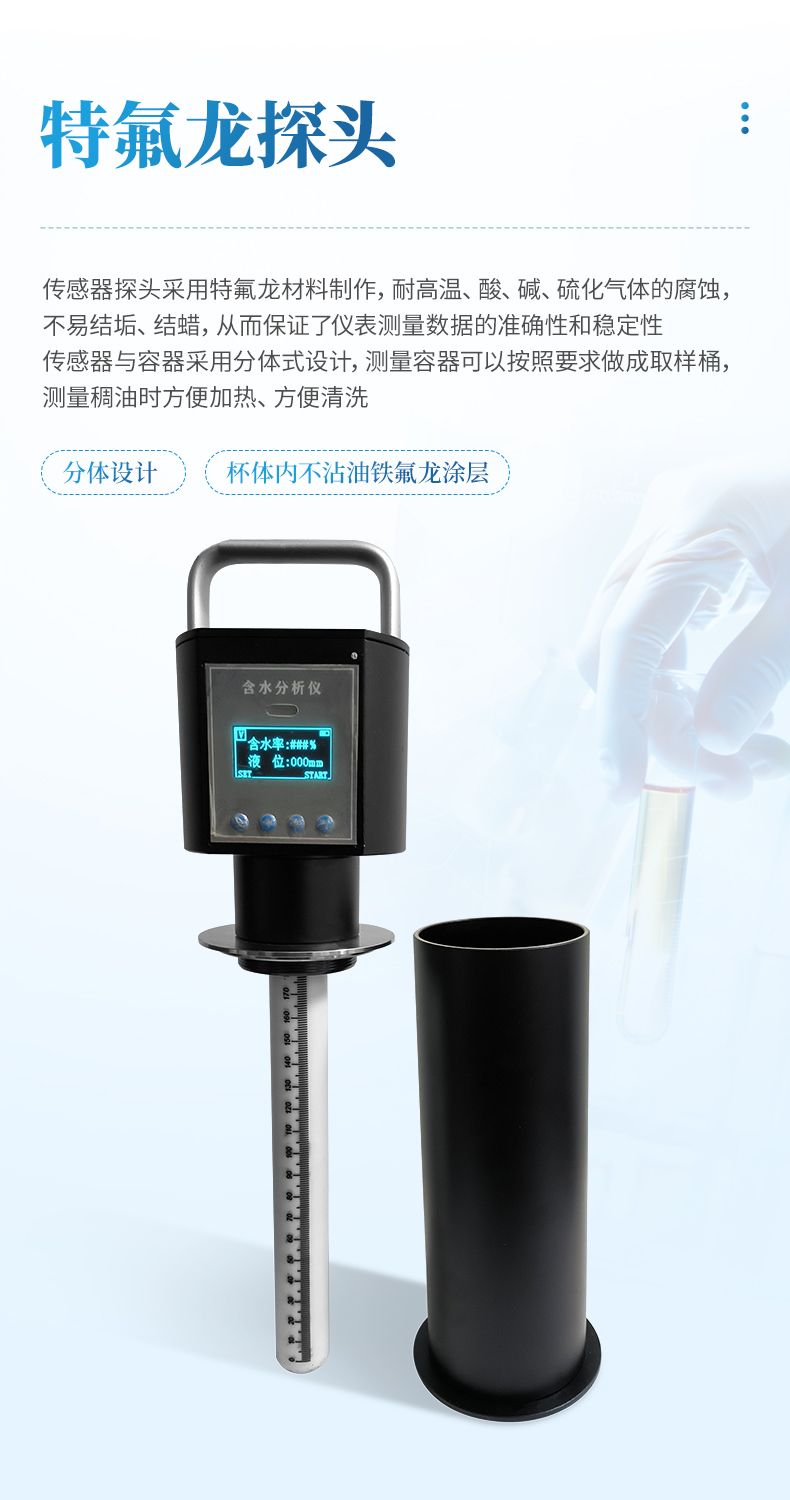

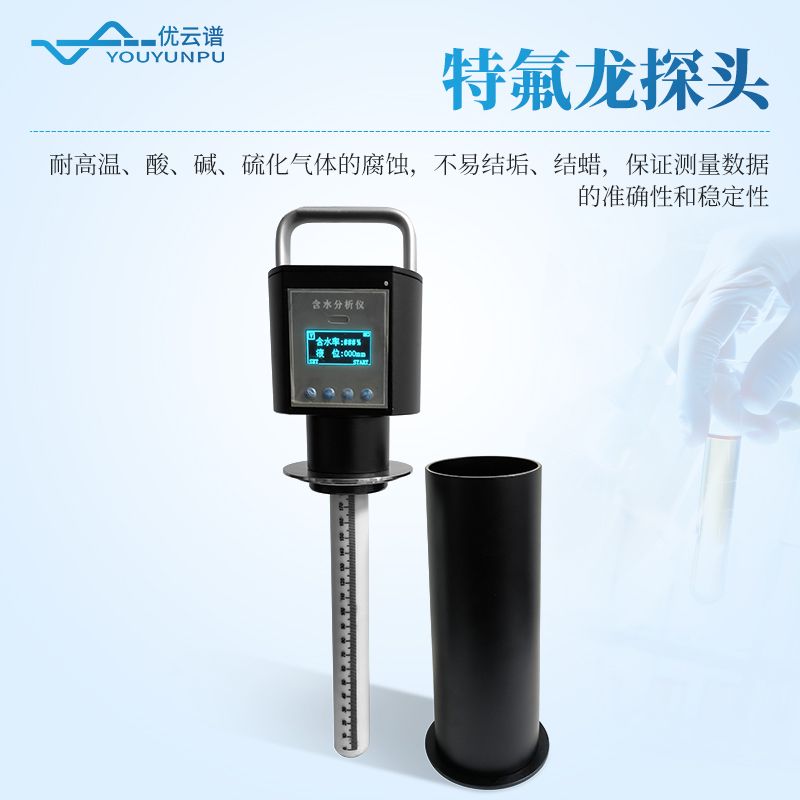

便攜式原油含水測定儀采用了先進的電磁波介電常數探測技術及德國專用芯片,使該儀表具有智能化、小型化的特點。實現了原油含水率實時準確測量，打破了外國公司對該產品的技術和價格壟斷。該產品專門針對我國原油粘稠度高、高含水、高含蠟的特點設計獨特的探測頭和分體結構，采用了各項工藝措施，完全適應我國各大油田的原油含水率的化驗測量。傳感器探頭采用 3特氟龍材料制作，耐高溫、酸、堿、硫化氣體的腐蝕，不易結垢、結蠟，從而保證了儀表測量數據的準確性和穩定性，可廣泛使用于我國各大油田的化驗室。

二、工作原理

  原油含水測定儀以我公司獨立開發的專用電磁波幅度、相位探測技術為系統內核，實現了原油含水率快速實時測量的功能。由于油、水介電常數的不同，對高頻電磁波的吸收率不同，通過探測穿過原油的電磁波幅度（強度）變化和相位變化，可以準確判斷出電磁波所穿過原油的含水率。這種測量原油含水率的方法具有準確度高、穩定性好，幾乎不受油包水、水包油、原油粘稠度、水的礦化度的影響，是目前國外的主流測量原油含水率的方法。

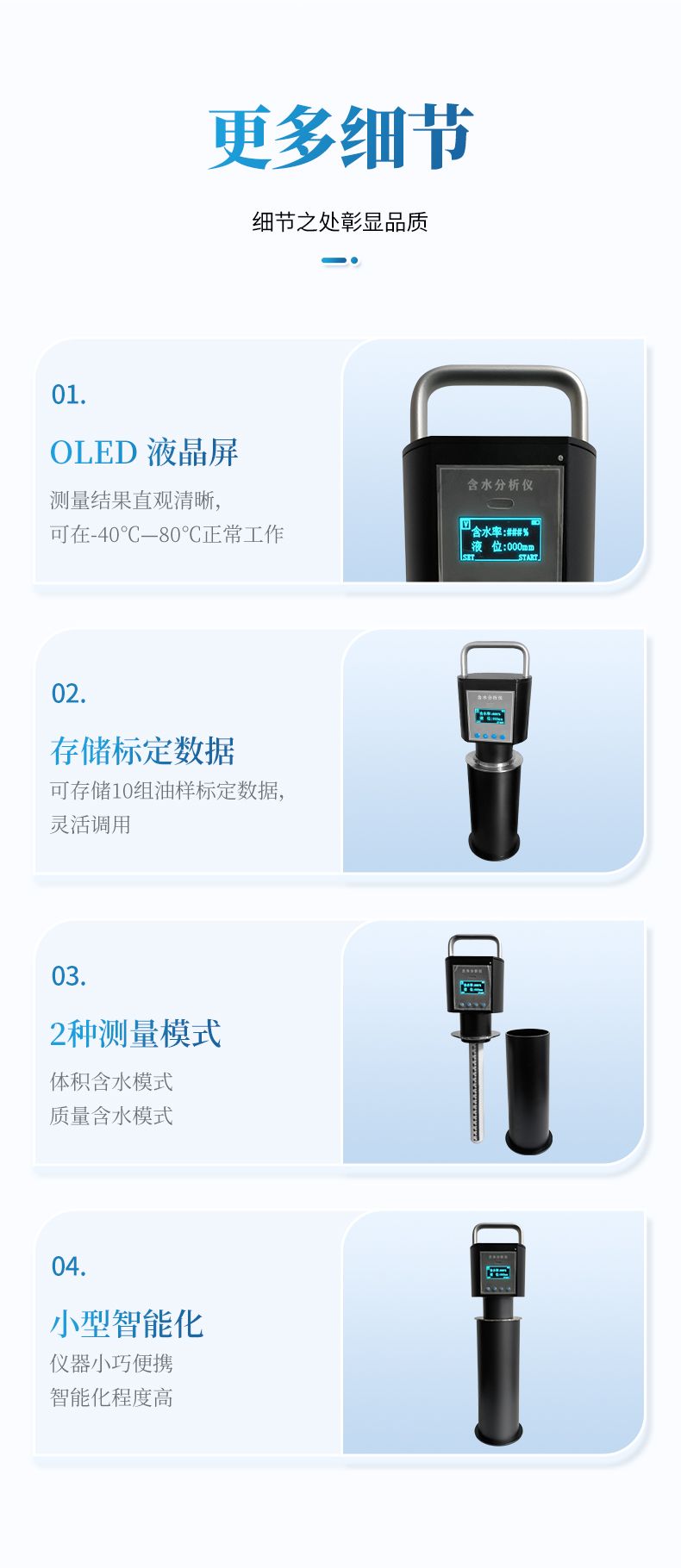

二次表采用OLED 液晶屏作為顯示單元，測量結果直觀、清晰的顯示出來。 OLED 可在-40℃—80℃的環境溫度下正常工作，測量結果直顯示于屏幕上，方便直觀。

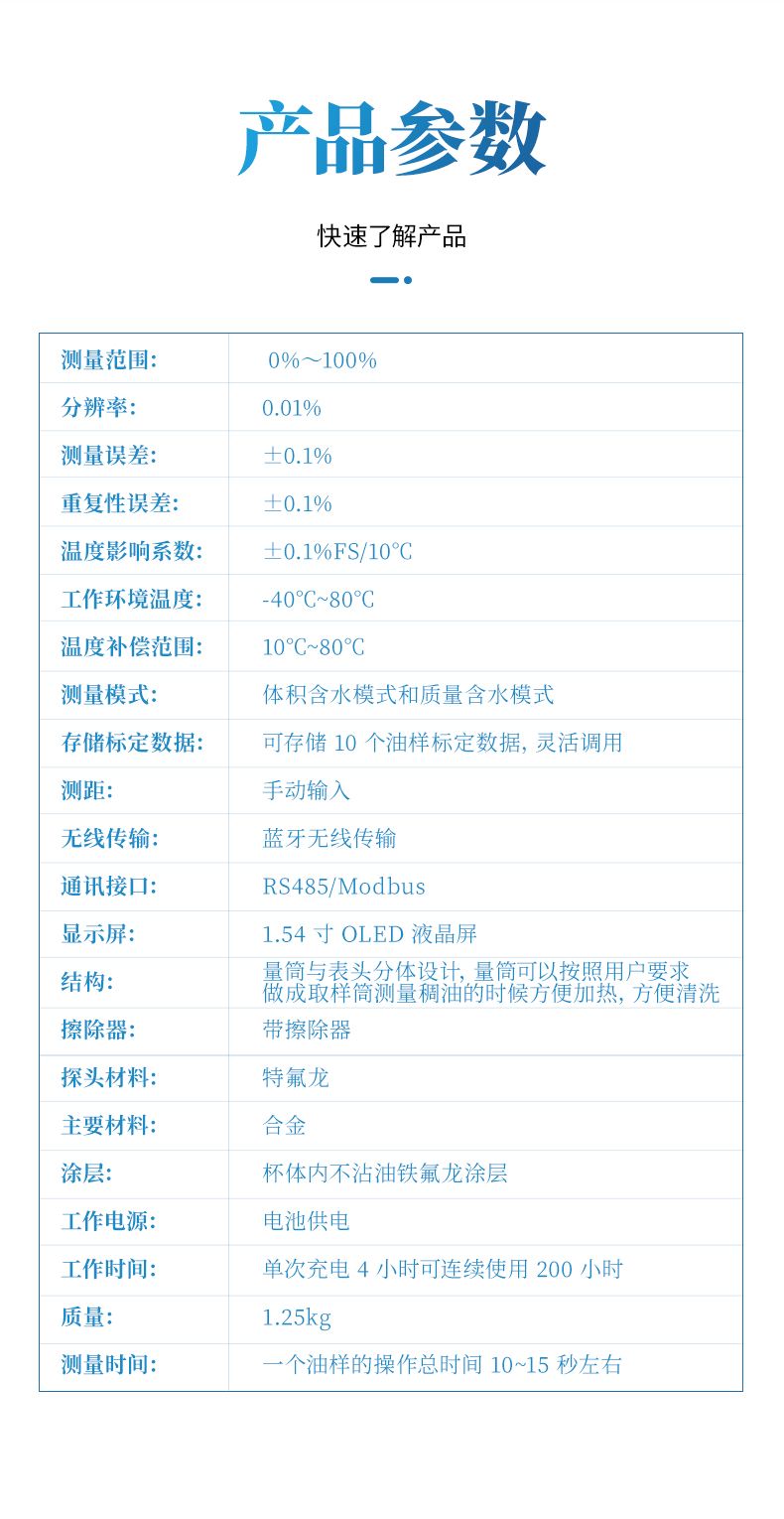

三、性能指標

測量范圍：      0%～100%

分辨率：        0.01%

測量誤差：      ±0.1%

重復性誤差：    ±0.1%

溫度影響系數：  ±0.1%FS/10℃

工作環境溫度：  -40℃~80℃

溫度補償范圍：  10℃~80℃

測量模式：      體積含水模式和質量含水模式

存儲標定數據：  可存儲 10 個油樣標定數據，靈活調用

測距：          手動輸入

無線傳輸：      藍牙無線傳輸

通訊接口：      RS485/Modbus

顯示屏：        1.54 寸 OLED 液晶屏

結構：         量筒與表頭分體設計，量筒可以按照用戶要求做成取樣筒

測量稠油的時候方便加熱，方便清洗。

擦除器：       帶擦除器

探頭材料：      特氟龍

主要材料：      合金

涂層：          杯體內不沾油鐵氟龍涂層

工作電源：      電池供電

工作時間：      單次充電 4 小時可連續使用 200 小時

質量：           1.25kg

一個油樣測量操作總耗時不超過 15 秒。

四、產品的創新性和預期目標

采用電特性介電常數測量方法的快速原油含水測定儀是我公司經過多年研究、實踐與技術人員共同研發出的一款新一代原油含水分率快速分析設備。該設備具有以下特點：

1、采用先進的電磁波介電常數探測技術及德國專用芯片對油水混合物進行測量。根據數據分析和計算可以準確的測量出原油中的含水百分比。

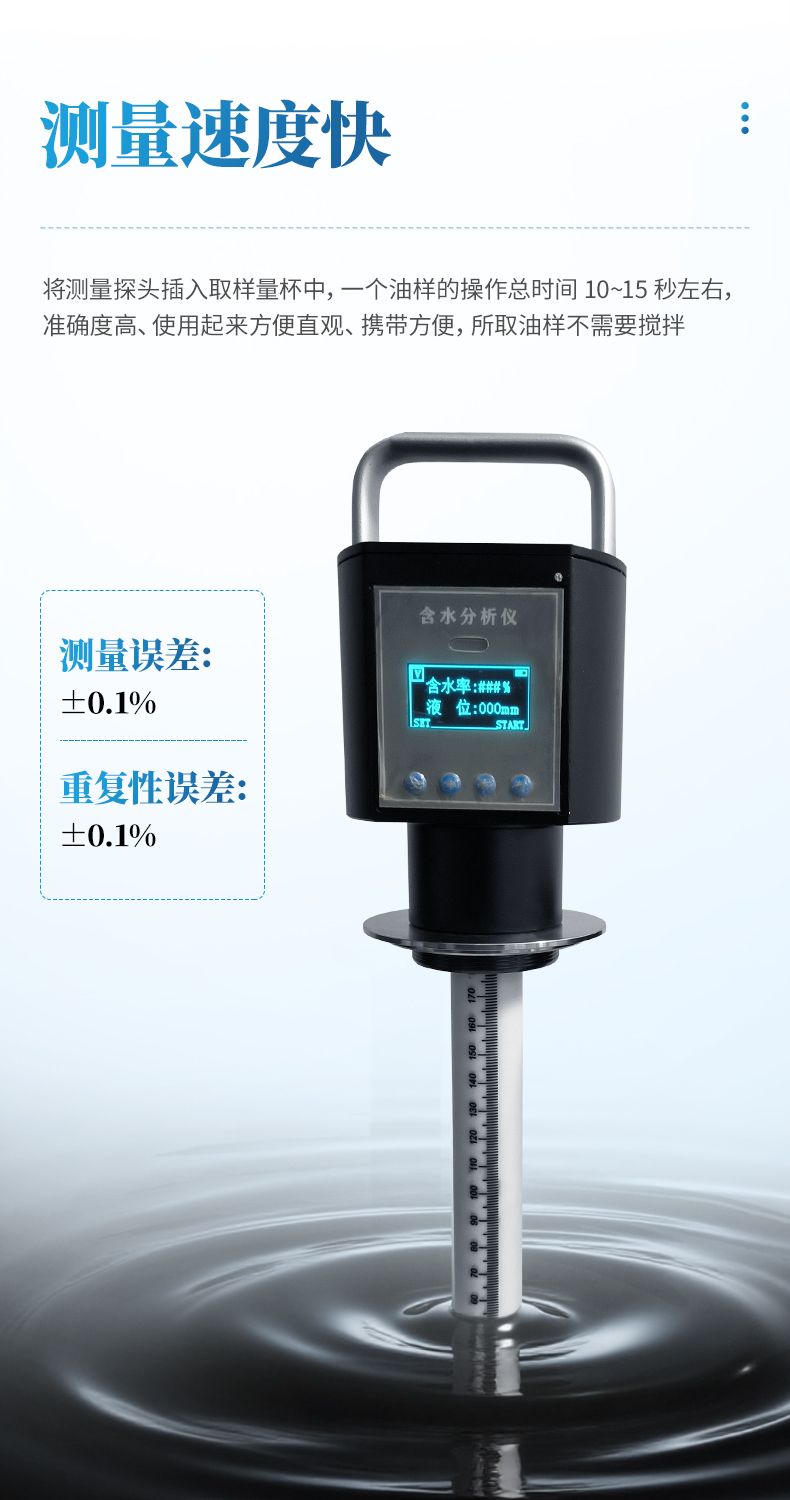

2、測量速度快（一個油樣的操作總時間 10~15 秒左右）、準確度高、使用起來方便直觀（測量結果直接顯示在液晶屏上）、操作簡單、攜帶方便，所取油樣不需要攪拌。

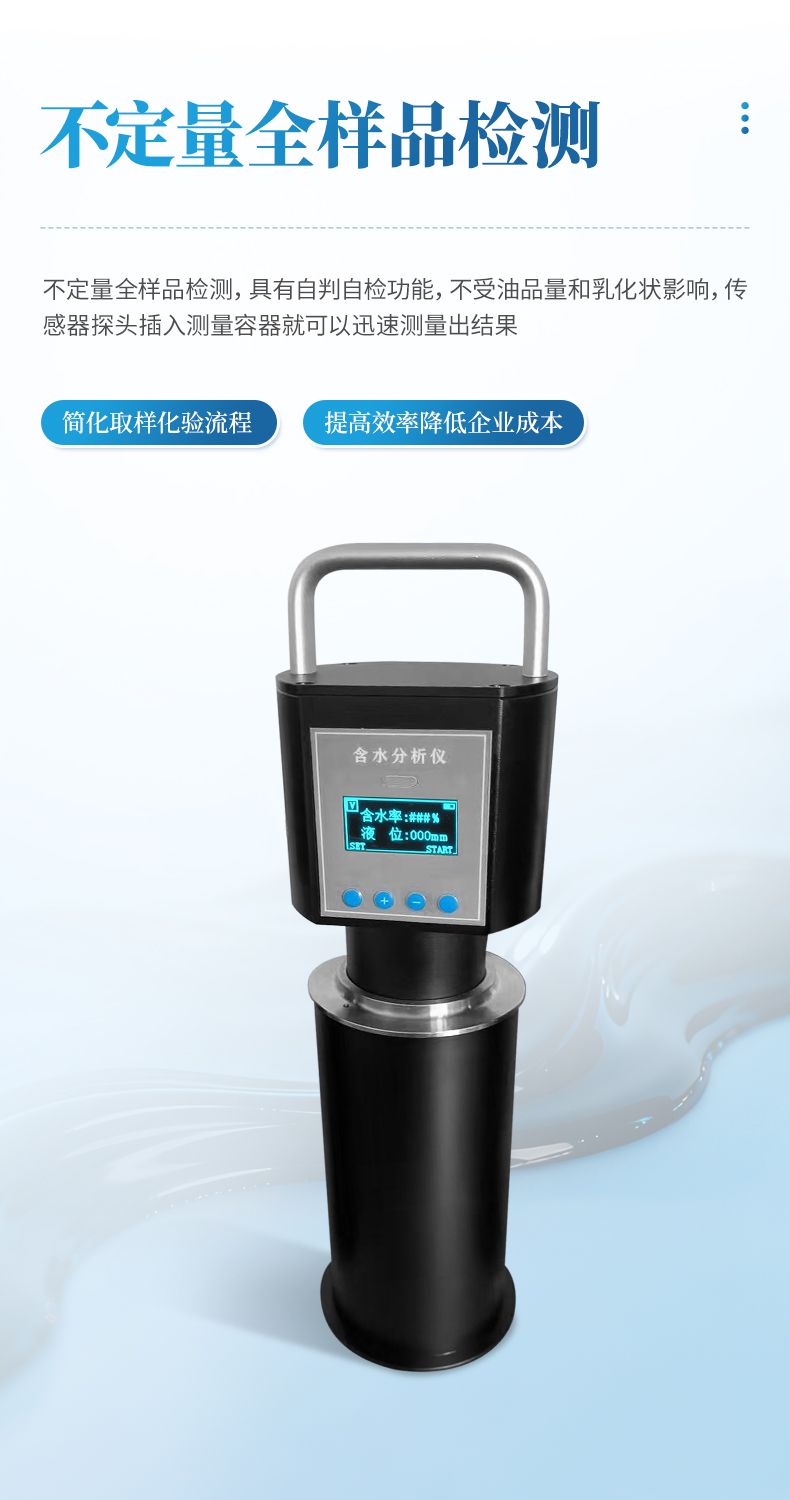

3、變定量檢測為不定量全樣品檢測，具自判自檢功能，不受油品量和乳化狀影響，不改變采油工的取樣習慣，消除了傳統化驗方法中的二次取樣誤差及工作流程誤差，做到了數據采集過程的零誤差，為油田生產決策及地質分析提供了準確可靠的原始數據，大大簡化了取樣化驗流程、大大降低了化驗員的工作強度和時間,提高了工作效率，平時5個人一天的工作量，現在一個人就能完成，大大降低了企業用工成本。

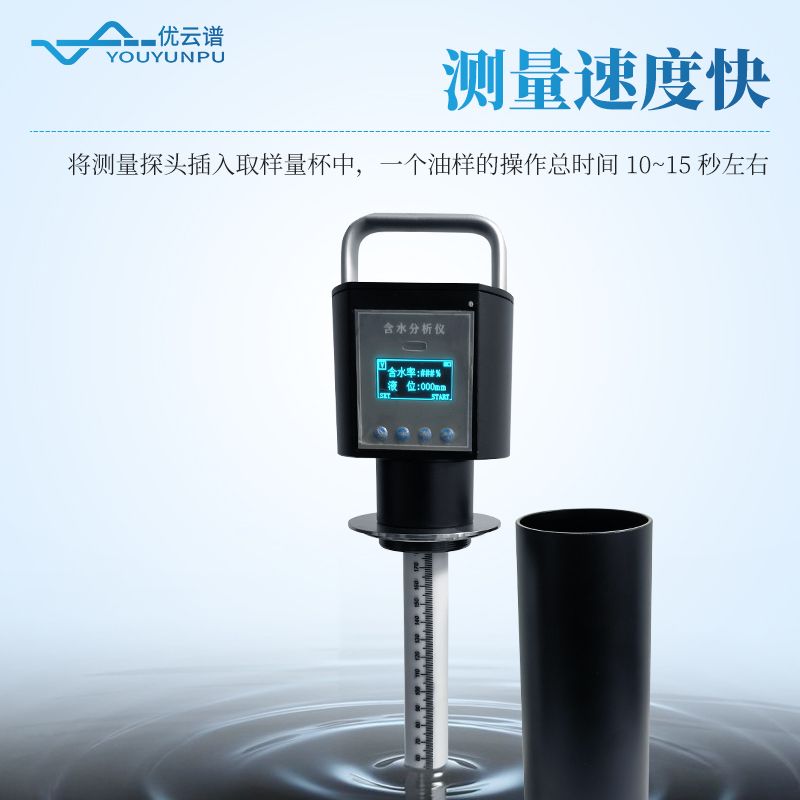

4、使用過程中省去了較耽擱時間的冷凍去明水，均勻攪拌、蒸餾、人工計算等流程。將測量探頭插入取樣量杯（量杯可以直接用取樣筒代替）中就可以迅速給出測量出結果。

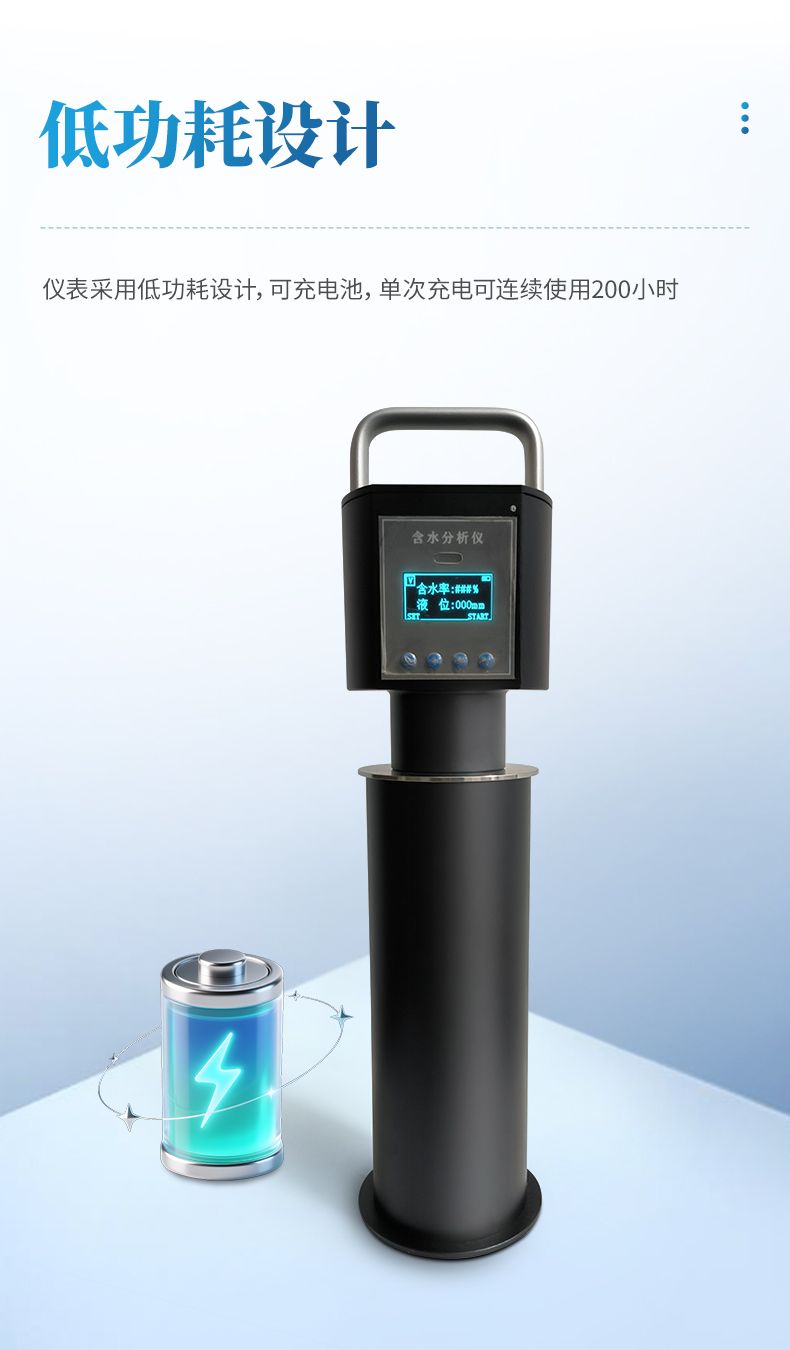

5、一次表采用低功耗設計，鋰離子可充電電池進行供電，可以單獨工作使用（無需外接電源）。

6、健康、環保、安全、可靠，避免了因操作人員及化驗員與油氣及化驗室藥品的長時間接觸而對人體造成的潛在傷害。

五、應用條件

5 ．1 各作業區化驗室

快速原油含水測定儀可用于各作業區化驗室對井口取樣的批量含水率的化驗分析。作業區化驗室擔負著整個作業區各個井口油樣和管線取樣液體的含水率的化驗工作，其工作量巨大，采用便攜式快速原油含水測定儀測量一個油樣只需要 10 幾秒種，大大提高了工作效率，原來一天需要幾個化驗員的工作量，現在一個人幾個小時就可以完成，大大的降低化驗員的勞動強度，提高效率，降低了企業用工成本。

5 ．2 油田增壓點等外輸油管線的取樣化驗

油田增壓點等外輸管線的取樣口往往需要定時、頻繁的取樣，保證對對管線內原油的含水率進行準確的掌握，采用便攜式含水分析儀可以快速、便捷的探測出管線內原油的含水率情況。

5 ．3 各井場看井工使用

取樣工的工作強度很大，每天對每口井的油樣進行采集裝運，導致工作效率低，勞動強度大。給每個井場的看井工人配備便攜式原油含水分析儀可以很大程度上解放取樣工和化驗員的工作強度，只需要看井工人定時采樣讀取含水率定期給作業區匯報便可以完成以往需要很長時間才能測得的井口含水率。

六、使用與操作方法

1.打開包裝檢查儀表外殼是否完好，屏幕有無破裂。

2.將儀表電源打開，儀表開始工作，表頭屏幕顯示正常，無亂碼。

3.儀表的使用

把本儀器的量杯當作取樣筒完成現場取樣后送到化驗室，將裝有油樣的取樣筒放入溫箱或者水浴鍋中進行加熱，稀油加熱到 30 攝氏度左右，稠油加熱到70-80 攝氏度左右，然后將擦除器放入杯口，再將測量探頭插入擦除器量杯中，使勁保證探頭、擦除器與杯子接觸良好，提起測量探頭，用眼睛查看探頭上的刻度，記錄液位高度數值，然后再將擦除器與測量探頭插入測量杯體中，保證測量探頭、擦除器與杯子接觸良好，按“+- ”鍵手動輸入實際的液位高度數值，實現含水率的自動測量。

按下菜單鍵進入界面可以進行測量模式（體積含水模式和質量含水模式）切換，設置儀器的待機休眠時間，儀器藍牙的名稱是hsfxy+ID 號，RS485 通信的 ID 號就是默認是 1。測量結束后，左手按住擦除器，右手用力拔出測量探頭一次測量結束。

七、保養與維修

1.注意保持儀表的清潔，盡量做到防水﹑防潮、防腐蝕及避免受到其它物體的劇烈碰撞﹑打擊。

2.室外安裝的儀表若環境溫度超出額定溫度時，應采取相應的保護措施，以保證儀表正常工作。

3.環境溫度過高時，應避免陽光直射儀表、遠離熱源并注意通風；環境溫度過低時，可采用儀表保護箱或其它的防護裝置進行防凍保護，并注意保持儀表的干燥。

4.儀表及探頭應定期檢測和標定。（檢測時間間隔由使用單位根據具體情況確定）

5.易損件（橡膠密封圈）應定期更換。

八、運輸和貯存

1.儀表應存放在周圍空氣溫度0℃~40℃ , 相對濕度不大于 80%的干燥通風的室內，室內空氣中不含有腐蝕儀表的雜質。

2.儀表在運輸及貯存時應防止碰撞﹑受潮和化學物質的侵蝕。

特別說明：

1、測量稀油的時候 10 秒就可以看結果，測量稠油時，如果是低含水 30%以下時間一般也是 10 秒左右，如果是高含水的話，測量時間盡量長一點，按實驗數據看一般 1-2 分鐘左右，具體多長時間要根據現場稠油的粘度來定。

2、測量液量最好不要低于 40 毫米高度，經過實驗 30 多毫米也能測量，測量結果也還可以，但理論是盡量液位高一點為好。
